项目简介
土遗址是指人类活动遗留下的由土和以土为主的遗迹和遗物。我国土遗址很多，遍布全国各地，由于自然环境恶劣，许多土遗址的状况较差急待保护。
国内外对于土遗址的保护，可采取的措施包括改善环境、防止地下水的影响、防止生物的破坏，以及本体的化学加固等手段。其中土体的化学加固是解决土遗迹本身强度低，不耐水，容易崩散而采取的有效措施。
对于土体的化学加固，国内外经常使用的材料有：有机硅材料、无机的硅酸钾材料（PS材料），非水分散体材料等。
其中有机硅材料在西亚和南美的一些土遗址的保护中得到应用，但是由于毒性和固化容易受环境影响，在国内没有得到应用。
硅酸钾材料（PS） 是敦煌研究院开发的加固材料，在西部地区的土遗址加固中效果良好，可增加土体的抗雨水冲蚀和风沙磨蚀能力。使用的案例有吐鲁番的交河古城，高昌古城，酒泉的破城子古城，宁夏的西夏王陵等遗址。
对于中国东部的土遗址加固和保护，需要开发新有效的保护材料，满足目前大量遗址需要原地展示的需求。因此自1998年起，北京大学考古文博学院不可移动文物保护课题组，以此为研究任务，开发了有机硅改性的丙烯酸树脂非水分散体材料，成功的用于东部地区的土遗址保护工程，取得了良好的保护效果。这种材料处理的土样在重量增加很少的情况下就有较好的加固效果。加固后颜色变化不大，孔隙率变化小；透气性降低小，土样的抗压强度提高。经过处理的土样在耐水能力上表现优异，1%以上浓度加固剂的土样可在水中长期浸泡，非常稳定。
吐鲁番风化严重的交河古城
应用案例
近年来，课题组负责的项目多以遗址类的本体保护为主，自2003年的湖南里耶遗址保护开始，分别应用到了很多的考古遗址保护。主要有晋侯墓地车马坑本体保护工程（2013）、哈民忙哈遗址本体保护（2013）、临淄战国车马坑遗址本体保护（2014）、内丘邢窑遗址本体保护工程（2018）等，均采用非水分散体材料对遗址进行加固。
晋侯墓地1992年发现，K1车马坑清理后发现殉车总数48辆，这是目前国内已发掘的商周时期车马坑殉葬车子最多者。晋侯墓地车马坑遗址状况基本完好，但是仍有很多的病害，最严重的病害是开裂和附属文物的错位和无依托。因此，北京大学考古文博学院和敦煌研究院合作进行了车马坑遗址本体保护方案的编写，并与河北文物保护中心实施了晋侯墓地车马坑本体保护工程。

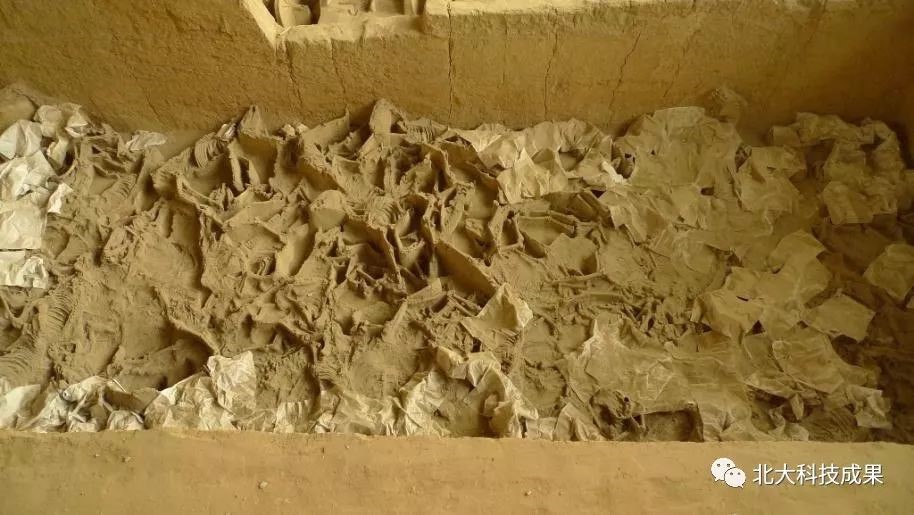

等待修复保护的马坑

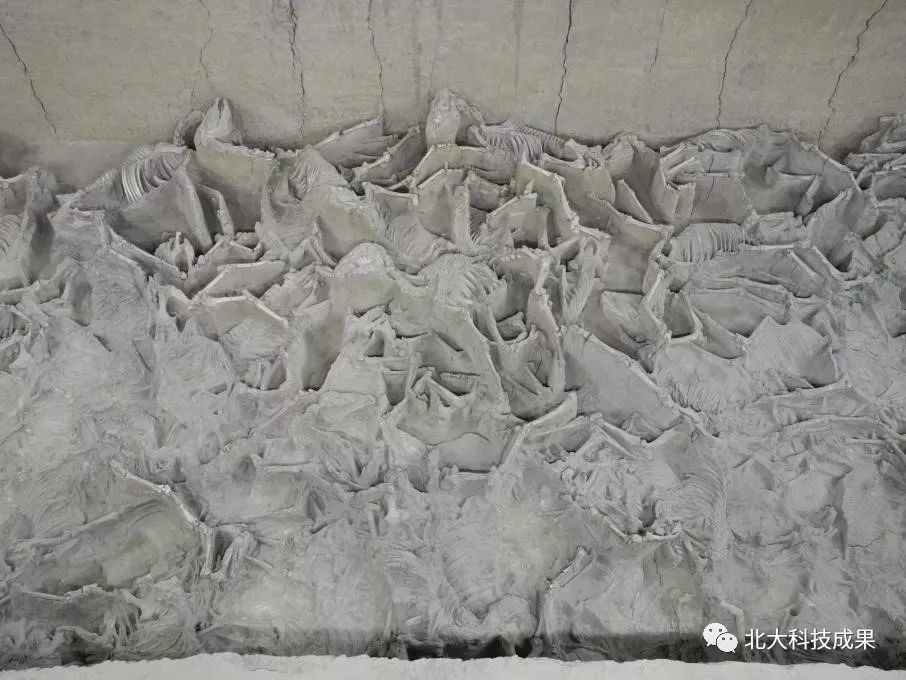

修复保护完成的马坑
哈民忙哈遗址，迄今为止在内蒙古乃至东北地区发现面积最大的一处大型史前聚落遗址，具有重要的考古和历史价值。北京大学考古文博学院编写了哈民忙哈遗址本体保护方案，并与河北文物保护中心实施了哈民忙哈遗址本体保护工程。本次保护的对象包括13个房基遗址，合计面积500平方米。遗址保护土体和人骨部分，使用SD-528乳液制作的非水分散材料，环己酮作溶剂对土体进行整体加固，加固深度10厘米，提高强度和耐水能力；对于人骨的保护，采用SD528溶液混合土作为人骨的修补材料，人骨及周围土体均采用从低到高浓度的PVB溶液进行加固。

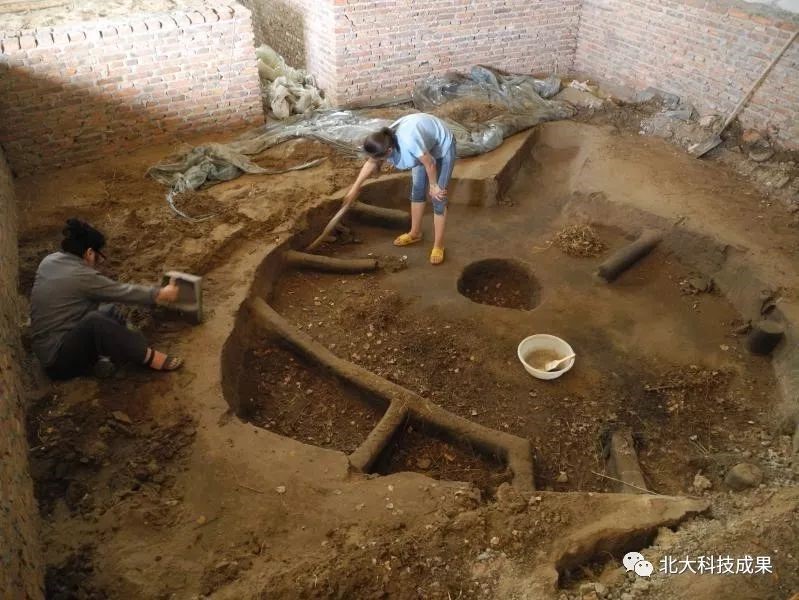

保护进行中的哈民忙哈遗址房基

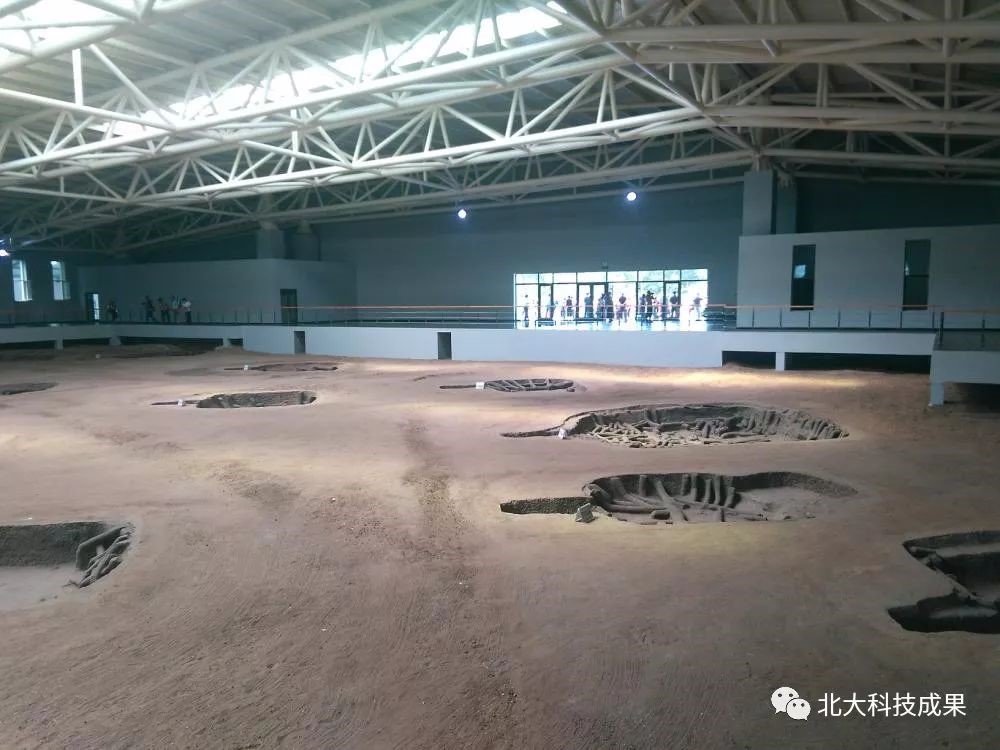

保护完成进入博物馆的哈民忙哈遗址
邢窑遗址位于内丘县境内，是我国唐代著名七大名窑之一。2012年5月新发现的邢窑遗址部分面积1200平方米，发现北朝至唐代窑炉11座（含完整窑炉），与作坊相关联遗迹众多。为了保护遗迹，北京大学考古文博学院主持编写了邢窑遗址（2014年发掘部分）遗址本体保护方案，并于2018年10月开始配合施工单位进行本体保护施工，目前工作已经基本完成。
知识产权
课题组研究方向为不可移动文物的保护和文物的科学分析，以土遗址保护为主。在保护材料研究方面，课题组除了研发新的加固材料——非水分散体材料外，还出版有《土遗址保护材料探索》，并参加了《土遗址保护关键技术》项目，荣获甘肃省人民政府颁发的科技进步二等奖。

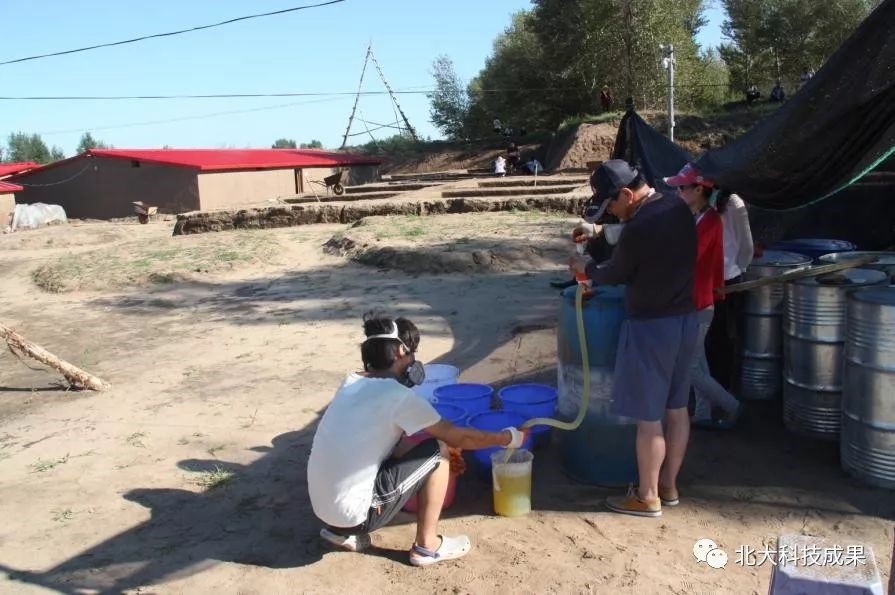

配制土遗址加固材料

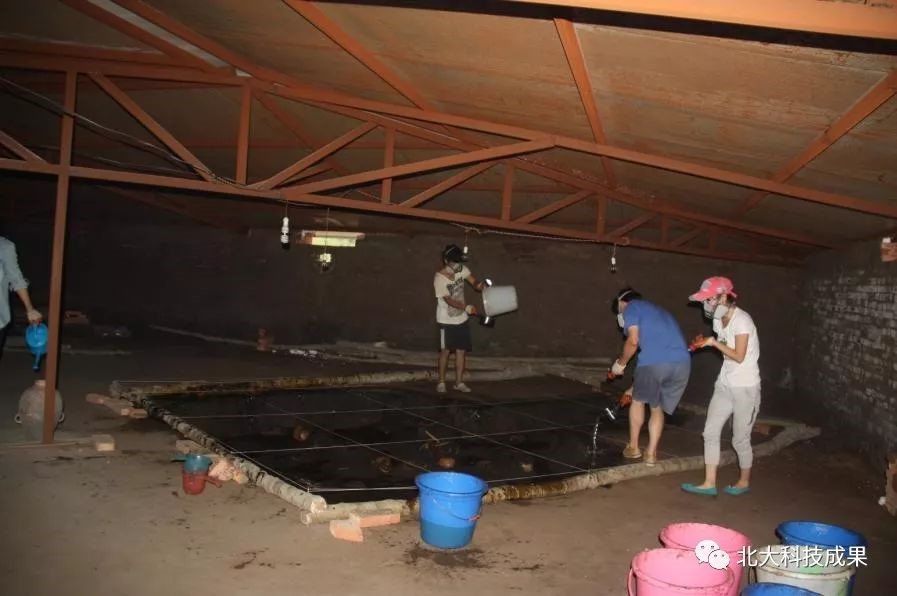

对房基土遗址进行化学加固操作
合作方式
非水分散体加固材料经过多年的研究和应用，证明是合适有效的土遗址加固材料，可以进行技术咨询与技术服务，并可以参与遗址本体保护项目。
联系方式
邮箱：kjkfb@pku.edu.cn
