​碳纳米管芯片技术

2019/03/29 点击次数:

项目简介

芯片是信息科技的基础与推动力。然而,现有的硅基芯片制造技术即将触碰其极限,碳纳米管技术被认为是后摩尔技术的重要选项。相对于传统的硅基CMOS晶体管,碳纳米管晶体管具有明显的速度和功耗综合优势。IBM的理论计算表明,若完全按照现有二维平面框架设计,碳纳米管技术相较硅基技术具有15代、至少30年以上的优势。此外,Stanford大学的系统层面的模拟表明,碳纳米管技术还有望将常规的二维硅基芯片技术发展成为三维芯片技术,将目前的芯片综合性能提升1000倍以上,从而将物联网、大数据、人工智能等未来技术提升到一个全新高度。


F734


应用范围

可用于计算机及智能手机芯片、新一代柔性集成电路、医用可穿戴传感器、显示屏驱动器、军用抗辐照芯片等。

项目阶段

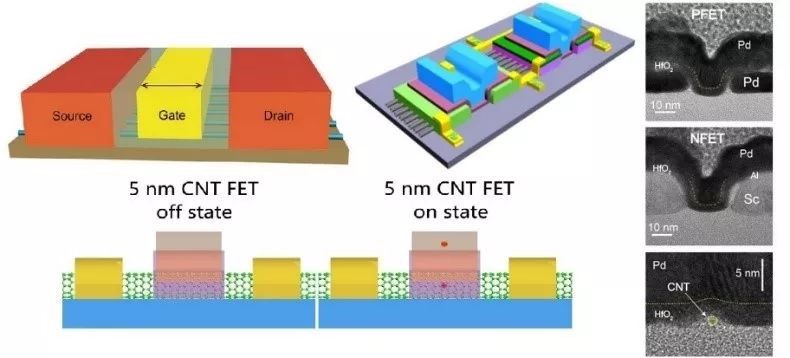

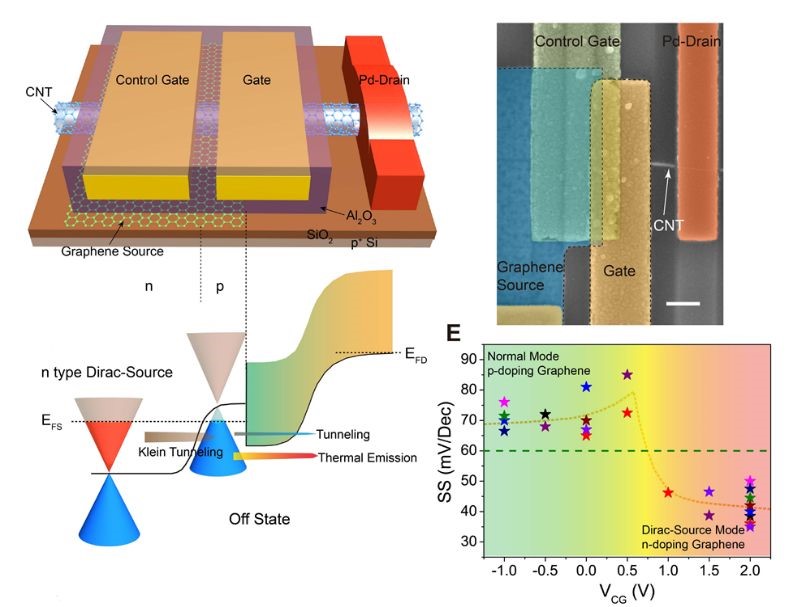

从2001年开始,北京大学团队在国家“973”计划、重大科学研究计划和国家重点研发计划项目,国家基金委创新研究团队和北京市科委连续6年的支持下,在碳基电子器件相关材料和制备工艺的研究中取得一系列突破性进展,发展了一整套碳纳米管CMOS集成电路和光电器件的无掺杂制备新技术。该技术的核心为放弃掺杂,通过控制电极材料达到选择性地向晶体管注入电子或空穴,实现晶体管极性的控制。团队首次实现了5纳米栅长的碳纳米管CMOS晶体管,由此证明了在亚10nm的技术节点,碳纳米管晶体管在性能和功耗综合指标上较最先进的硅基CMOS器件具有10倍以上的优势,并接近由量子测不准原理决定的电子器件理论极限(Science,2017, 355:271)。此外,团队发展并采用在完整硅晶片或标准显示玻璃面板上规模制备高纯碳纳米管薄膜技术,制备出速度达到单晶硅水平的5.54GHz环振电路(Nature Electronics, 2018, 1:40)和中等规模的高性能碳基CMOS集成电路(ACS Nano, 2017, 11:4124)。2018年,团队针对功耗已经成为当今集成电路的发展的瓶颈现状,重新审视了传统晶体管功耗的物理极限,提出并制备了一种新型超低功耗晶体管—狄拉克源晶体管(Science 2018,361:387),该技术采用具有特定掺杂的狄拉克半金属(石墨烯)作为源端,实现了超越常规金属和半导体的“冷”电子源,大幅降低了传统晶体管工作所需驱动电压,为超低功耗纳米电子学的发展奠定了基础,极大推进了碳纳米管集成电路的竞争力和实用化发展。


D2BE1427B


知识产权

已拥有50余项专利。

合作方式

合作开发。

联系方式

邮箱:kjkfb@pku.edu.cn
