项目简介
在过去的二十年里，磁电材料因其在磁传感器、能量回收器、微机电系统、可调微波器件等工程领域的应用潜力，一直以来得到了研究者的广泛关注。为了实现强的磁电耦合，北京大学工学院的研究者们利用不同的压电和压磁材料制备了诸如0-3型、3-1型、2-2型和2-1型的磁电复合材料。

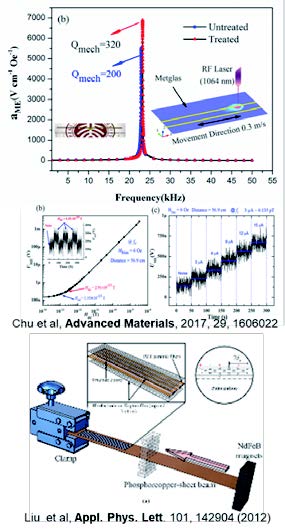

北京大学工学院实验室通过激光处理压磁材料FeBSi合金(Metglas)，提出了1-1型的磁电复合结构。实验测试得出：1-1型磁电材料具有超高的磁电系数（超过7000 V/cm Oe），相比于现有结果提高了接近7倍。当被测磁场频率为复合材料的谐振频率时，在室温条件下测到了1.35×〖10〗^(-13)Tesla的微弱磁场，这是块体磁电复合材料领域的重要突破。该研究还发现，激光快速退火处理可以显著降低压磁材料在谐振频率点的交流损耗，从而提高1-1型磁电结构的机械品质因子。此外，1维（1D）的结构也有利于降低退磁因子，并增强磁通聚集效应。
应用范围

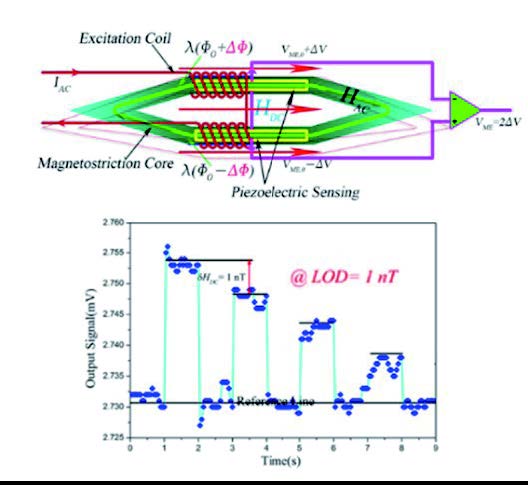

基于磁电耦合效应，该项研究课题组首次提出了磁电磁通门的结构设计，旨在对微弱直流磁场进行探测。这个磁电磁通门具有梭形结构，对于1nT的直流磁场输入，磁电磁通门输出信号的相对变化相比现有的结果提高了4-5倍，为磁异常探测在导航、医学诊断等领域的应用创造了可能。
项目阶段

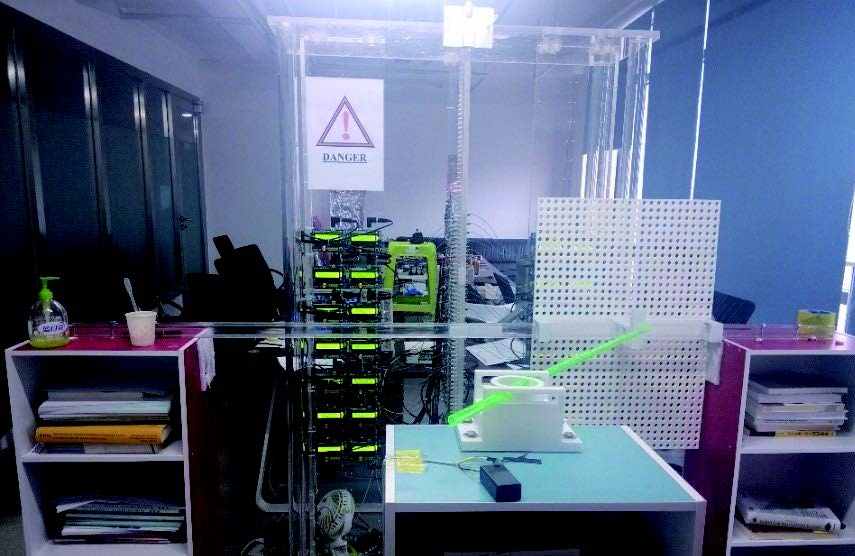

本课题组同内窥镜团队合作，发展了基于磁电耦合原理的磁电传感器阵列和磁成像系统，研制了国内首台磁电磁成像样机。该样机核心组成部分由56路磁电传感器、驱动电路、信号采集与处理、磁成像显示等构成。该磁成像系统不仅能够检测磁性金属物的存在，而且还能准确判断其位置、姿态，定位偏差纵向在1.2cm以内，横向偏差在0.5cm以内。另外，通过对金属棒扫描和采集信号的微分处理，还可以判断金属棒的长、径比值。该项研究提出的磁成像系统在安检、医学上人体内磁性药囊实时监测方面具有较大应用价值。
知识产权
已申请相关专利。
合作方式
技术转让、合作开发。
联系方式
邮箱：kjkfb@pku.edu.cn
